termomagnético + spd integrados combinada permanente + transitoria

El nuevo termomagnético + spd integrados COMBI-MINI integra una protecci6n permanente y transitoria tipo 2 de 15kA, con interruptor general automático (1GA) desde 16 a 63A en versiones de 230VAC monofásica y 400VAC trif~sica. Precableadas de fábrica para facilitar la instalación.

Protecci6n contra error de conexión
COMBI-MINI trae un sistema inteligente capaz de detectar si hemos conectado la fase y el neutro en su lugar correspondiente. Es sumamente importante no confundirlo debido a que los elementos de protecci6n internos en la parte transitoria

Son distintos para la fase y el neutro. En caso de error de conexionado, el equipo indica el fallo con un led verde intermitente.

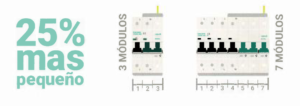

Tamaño compacto
COMBI-MINI reduce el espacio de instalación en un 25% con respecto a otras soluciones
similares, al incluir la misma bobina de disparo de permanente, la protección transitoria,
reduciendo costes en nuevas instalaciones y adapt@ndose a espacios reducidos.

Características principales

• Protección magnetotérmica
• Sobretensiones permanentes y transitorias
• Espacio reducido/compacto
• UNE-EN-63052/UNE-EN-61643 IEC-60898-1
• Invisible a los contadores inteligentes. Impedancia infinita
• Indicación de fin de vida útil (transitoria)
• Protección contra error de conexión

Especificaciones y valores

• Tensión de trabajo: 240 VAC
• Frecuencia: 50-60 Hz
• Sección máxima en bornas: 25 mm²
• Márgenes ambientales: -20º…+70º C / 80% H.R.
• Protección: IP20
• Montaje: Rail DIN35
• Nº módulos DIN: 3
• Normas de producto: UNE-EN 60898 EN 50550 IEC 61643-11 EN 61643-11
• Tensión de disparo: >265 VAC ±2%
• Respuesta: según norma EN 50550
• Intensidad máxima Imax: 15 kA
• Intensidad nominal In: 6kA
• Nivel de protección Up: ≤1,5 kV
• Clase: II
• Intensidad nominal: 16, 20, 25, 32, 40, 50, 63 A
• Curva: C
• Poder de corte: 10 kA

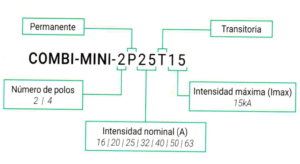

  CÓDIGO Y REFERENCIA
