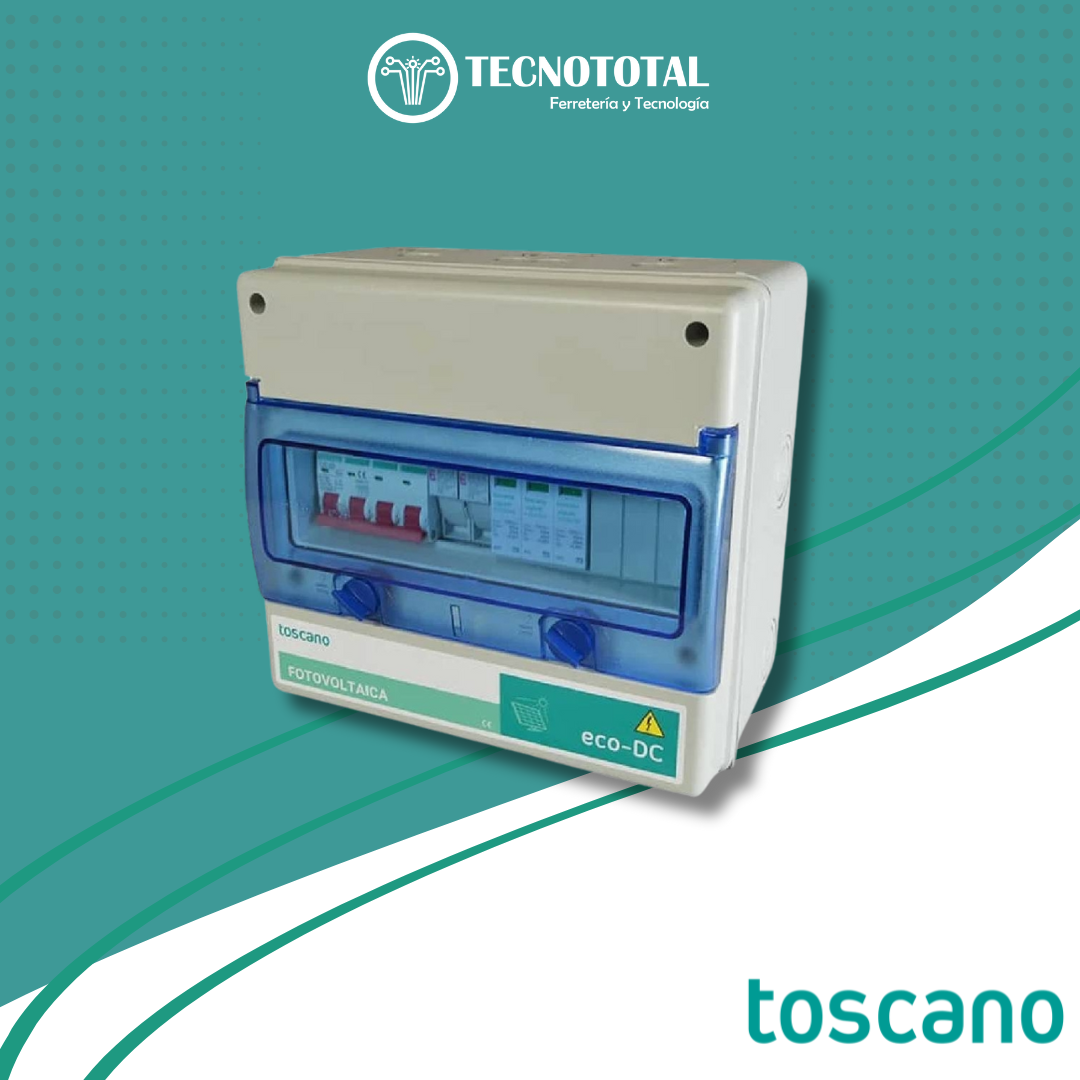

Tablero de alimentación para paneles solares, 8 string 1 MPPT – TOSCANO cod. 10002926.
Tablero de alimentación para paneles solares, el seccionamiento y protección contra sobretensiones transitorias en las instalaciones generadores de energía fotovoltaica de 8 strings y un regulador MPPT que se utilizan para transformar la radiación solar en energía eléctrica.
Los cuadros ECO-DC protegen la línea que conecta los paneles fotovoltaicos con el inversor DC/AC de la instalación proporcionando protección contra sobreintensidad y sobretensiones transitorias.
El cuadro, ya cableado y listo para su instalación, incorpora protección de sobretensión transitoria con contacto de salida remota en caso de finalizar su vida útil, portafusibles de 1000Vdc y fusibles de 15A por cada string y un seccionador de corte en la salida. Estos cuadros permiten unificar los diferentes strings en una sola salida + / -. Los protectores que incorporan los ECO-DC han sido desarrollados para proteger contra descargas y sobretensiones producidas por impactos de rayos en la parte de continua en dichos sistemas. La protección consiste en tres etapas de varistores equipados con desconectadores térmicos que indican a través de una ventanilla el fallo del elemento. Posee una salida remota (contacto de indicación).
Nota: Diagrama representativo para instalación con 2 Strings
Normativa reguladora:
Características generales tablero de alimentación para paneles solares:
- Fabricante: Toscano
- Referencia: 10002926 (ECO-DC8I1F15S100FV10P-A)
- Entrada-Salida: 8 strings / 1 MPPT
- Seccionador: 1 seccionador general
- Amperaje del seccionador: 125A
- Tensión nominal: 1000Vdc
- Grado de protección: IP65
- Temperatura de funcionamiento: -5º…+40oC
- Dimensiones: 362 x 362 x 160mm
Características protector sobretensiones:
- Tensión nominal (Un): 1250Vdc
- Tensión máxima (UCpv): 1500Vdc
- Corriente nominal de descarga 8/20 (In): 20kA
- Corriente máxima de descarga (Imax): 40kA
- Nivel de protección (Up): ≤ 3.4
- Tiempo de respuesta (ta): ≤ 25nS
Conexionado:
Nota: Cuadro de conexionado representativo para instalación con 10 strings
Para garantizar la seguridad y el rendimiento óptimo del producto, es muy esencial cumplir con todas las normativas de instalación y preferiblemente contar con un profesional calificado sobre el tema. Antes de comenzar se debe desconecte la corriente y utilice las herramientas adecuadas para evitar accidentes.
